CABINET DC-UPS Schneider Elektrotechnik 24V 3AJ

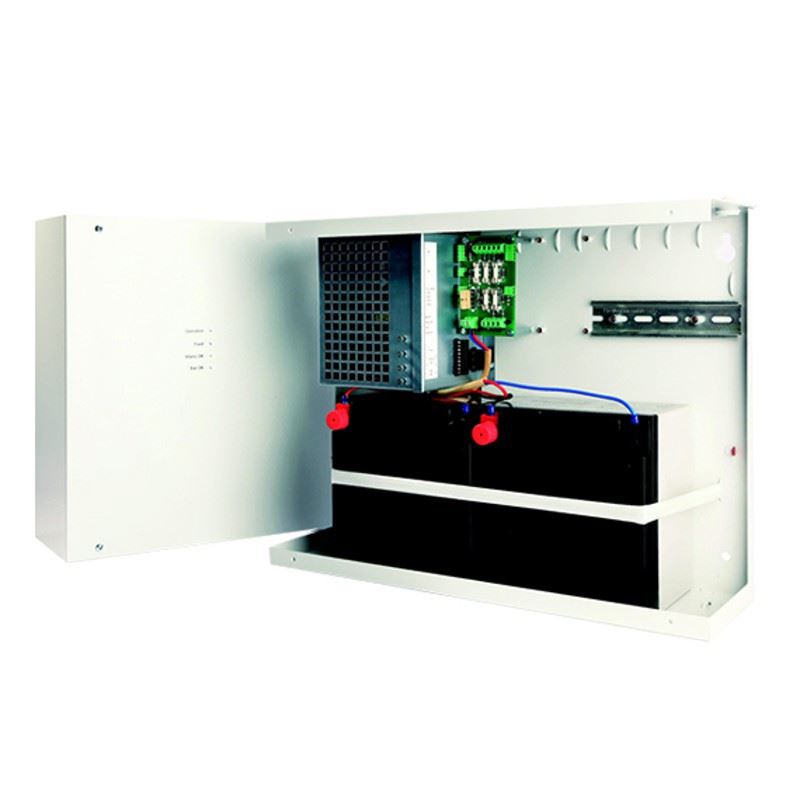

Cabinet per DC-UPS J.Schneider AKKUTEC 2403C Vds (EN54-4)
Caratteristiche:
CABINET DC-UPS Schneider Elektrotechnik 24V 3AJ
Cabinet J. Schneider progettato per sistemi di allarme, settore fire&gas, con certificazioneVds e norma di riferimento a livello internazionale EN54-4.
Il cabinet si compone di:
- DC-UPS della serie AKKUTEC, con specifiche AKKUTEC 2403;
- Modulo portafusibili con 10 uscite;
- Sensore di temperatura;
- Vano per l'alloggiamento di batterie;
- Gestione allarmi attraverso una connessione seriale RS232;
- Controllo batteria tramite misura di resistenza interna ogni 24h dopo la prima accensione (il primo controllo viene effettuato dopo 4h);
- Controllo della presenza della batteria ogni minuto;
- Sistema online;
- Segnalazione anomalie tramite LED sulla porta esterna del cabinet.
Il sistema cabinet, così come tutti i suoi componenti al suo interno, è certificato Vds ed è quindi conforme alla norma EN54-4.
| Technical Data | |
| Nominal input voltage | 110/230VAC (±15%) |
| Input voltage range for charging operation | 93.5V … 264.5V |
| Nominal frequency | 47Hz … 63Hz |
| Power consumption | 90VA |
| Self current consumption | 100mA@24V |
| Max. nominal input current | 0.5A |
| Max. inrush current | 35A/2ms |
| Max. nominal output current | 3A |
| Nominal output voltage (in mains operation) | 24VDC |
| Output voltage range (with temperature tracking) | 26.4V … 28.6VDC ±0.4% |
| Charging characteristics | I/U DIN41773 |
| Charging end voltage without temp.-Sensor | 26.4VDC ±0.4% |
| Deep discharge protection and load shedding | 20.4VDC ±0.4% |
| Max power loss ‚worst-case‘ | 14W |
| Efficiency | 85% q (Ue=230V; Ua=26.4VDC; Ia=INenn) |
| Voltage ripple | < 100mV eff. |
| Internal device protection | 2A (T), 250V |
| Fuse DC-output circuit (external) | 5A(T) |
| Fuse DC-battery circuit (external) | 5A(T) |
| potential-free relay-contact | |
| Max. signal contact load (Bat-OK1) | 30V/ 0.5A |
| potential-free relay-contact | |
| Max. signal contact load (General fault 1) | 30V/ 0.5A |
| potential-free relay-contact | |
| Max. signal voltage range (Shut-Down) | 24VDC (6-45VDC) |
| floating switching input | |
| Accumulator type | Pb-accumulator, maintenance-free |
| max 2x26Ah | |
| Back-up time | Accumulator specific |
| Protective system | IP30 |
| Operating temperature | -10°C … 50°C |
| Storage temperature | -10°C … 50°C |
| Rel. humidity | ≤95% no condensation |
| Max. installation altitude | 2000m above sea level |
| Dimensions (HxWxD) | 362mm, 464mm, 145mm |
| Weight | 7,5Kg |
Scheda tecnica
- POTENZA
- 50W-100W
- USCITA
- Singola
- TIPOLOGIA DI PRODOTTO
- Chassis Mount
- CAMPI DI APPLICAZIONE
- Industriale
Oil & Gas
