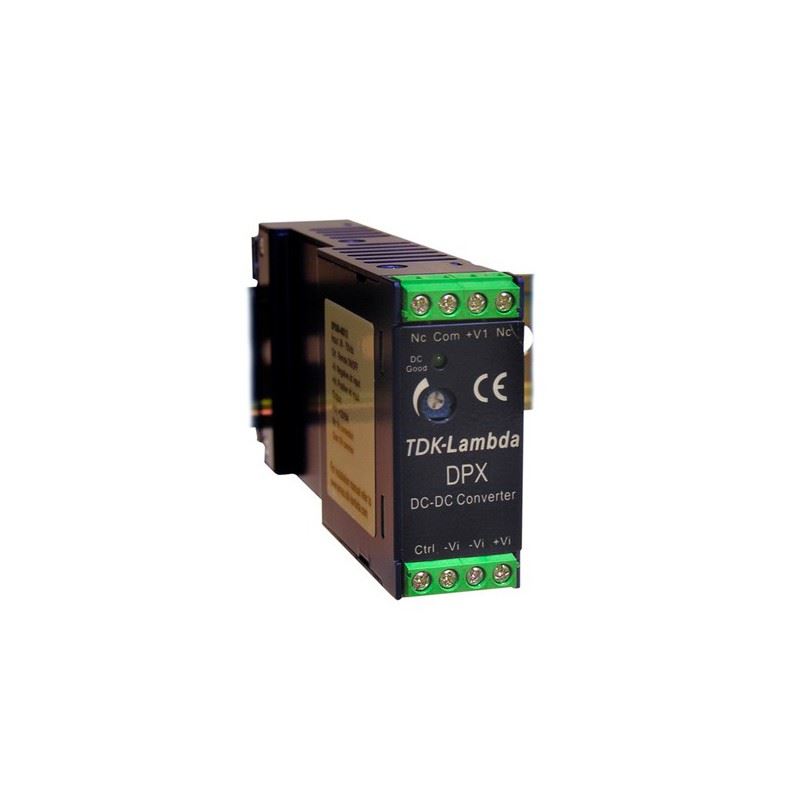

These DIN rail mount DC-DC converters are ideal for generating additional, isolated and regulated voltages from the common used 24Vdc DIN rail bus. Fully protected and with Class B EMC performance, the DPX is available with single, dual or triple output models and power levels from 15 to 60W. All commonly requested voltages are covered by the series, and the units will operate from 12V, 24V or 48V nominal dc inputs with either 2:1 or 4:1 ranges.
Features:
- Meet EN55022 Class B
- Input fuse protection
- Input reverse polarity protection
- Input in-rush current protection
- Overload and short circuit protection
- Over voltage protection
- Reliable snap-on for DIN rail TS-35/7.5 or TS-35/15
- I/O-isolation 1600 VDC
- Output DC-OK indicator
Part number | Power (W) | Output info | Construction |
DPX40-12T3315 | 49.5 | 3.3V / 6A | Enclosed |
15V / 0.3A | |||
-15V / -0.3A | |||
DPX40-12T0515 | 40 | 5V / 6A | Enclosed |
15V / 0.3A | |||
-15V / -0.3A | |||
DPX40-24T3315 | 40 | 3.3V / 6A | Enclosed |
15V / 0.3A | |||
-15V / -0.3A | |||
DPX40-24T0515 | 40 | 5V / 6A | Enclosed |
15V / 0.3A | |||
-15V / -0.3A | |||
DPX40-48T3315 | 40 | 3.3V / 6A | Enclosed |
15V / 0.3A | |||
-15V / -0.3A | |||
DPX40-48T0515 | 40 | 5V / 6A | Enclosed |
15V / 0.3A | |||
-15V / -0.3A | |||
DPX15-24WD15 | 15 | 15V / 0.5A | Enclosed |
-15V / 0.5A | |||
DPX15-48WD15 | 15 | 15V / 0.5A | Enclosed |
-15V / 0.5A | |||
DPX20-24WD15 | 20 | 15V / 0.67A | Enclosed |
-15V / 0.67A | |||
DPX20-48WD15 | 20 | 15V / 0.67A | Enclosed |
-15V / 0.67A | |||
DPX30-24WD15 | 30 | 15V / 1A | Enclosed |
-15V / 1A | |||
DPX30-48WD15 | 30 | 15V / 1A | Enclosed |
-15V / 1A | |||
DPX40-24WD15 | 40 | 15V / 1.33A | Enclosed |
-15V / 1.33A | |||
DPX40-48WD15 | 40 | 15V / 1.33A | Enclosed |
-15V / 1.33A | |||
DPX40-12T0512 | 40 | 5V / 6A | Enclosed |
12V / 0.4A | |||
-12V / -0.4A | |||
DPX40-24T3312 | 40 | 3.3V / 6A | Enclosed |
12V / 0.4A | |||
-12V / -0.4A | |||
DPX40-24T0512 | 40 | 5V / 6A | Enclosed |
12V / 0.4A | |||
-12V / -0.4A | |||
DPX40-48T3312 | 40 | 3.3V / 6A | Enclosed |
12V / 0.4A | |||
-12V / -0.4A | |||
DPX40-48T0512 | 40 | 5V / 6A | Enclosed |
12V / 0.4A | |||
-12V / -0.4A | |||
DPX15-24WD12 | 15 | 12V / 0.63A | Enclosed |
-12V / 0.63A | |||
DPX15-48WD12 | 15 | 12V / 0.63A | Enclosed |
-12V / 0.63A | |||
DPX20-24WD12 | 20 | 12V / 0.83A | Enclosed |
-12V / 0.83A | |||
DPX20-48WD12 | 20 | 12V / 0.83A | Enclosed |
-12V / 0.83A | |||
DPX30-24WD12 | 30 | 12V / 1.25A | Enclosed |
-12V / 1.25A | |||
DPX30-48WD12 | 30 | 12V / 1.25A | Enclosed |
-12V / 1.25A | |||
DPX40-24WD12 | 40 | 12V / 1.67A | Enclosed |
-12V / 1.67A | |||
DPX40-48WD12 | 40 | 12V / 1.67A | Enclosed |
-12V / 1.67A | |||
DPX20-24WD05 | 20 | 5V / 2A | Enclosed |
-5V / -2A | |||
DPX15-24WD05 | 15 | 5V / 1.5A | Enclosed |
-5V / 1.5A | |||
DPX15-48WD05 | 15 | 5V / 1.5A | Enclosed |
-5V / 1.5A | |||
DPX20-48WD05 | 20 | 5V / 2A | Enclosed |
-5V / 2A | |||
DPX40-12T3312 | 40 | 3.3V / 6A | Enclosed |
12V / 0.4A | |||
12V / 0.4A | |||
DPX15-24WS3P3 | 14.9 | 3.3V / 4.5A | Enclosed |
DPX15-48WS3P3 | 14.9 | 3.3V / 4.5A | Enclosed |
DPX20-24WS3P3 | 18.1 | 3.3V / 5.5A | Enclosed |
DPX20-48WS3P3 | 18.1 | 3.3V / 5.5A | Enclosed |
DPX30-24WS3P3 | 19.8 | 3.3V / 6A | Enclosed |
DPX30-48WS3P3 | 19.8 | 3.3V / 6A | Enclosed |
DPX40-24WSP3 | 33 | 3.3V / 10A | Enclosed |
DPX40-48WS3P3 | 33 | 3.3V / 10A | Enclosed |
DPX60-24S3P3 | 46.2 | 3.3V / 14A | Enclosed |
DPX60-48S3P3 | 46.2 | 3.3V / 14A | Enclosed |
DPX15-24WS05 | 15 | 5V / 3A | Enclosed |
DPX15-48WS05 | 15 | 5V / 3A | Enclosed |
DPX20-24WS05 | 20 | 5V / 4A | Enclosed |
DPX20-48WS05 | 20 | 5V / 4A | Enclosed |
DPX30-24WS05 | 30 | 5V / 6A | Enclosed |
DPX30-48WS05 | 30 | 5V / 6A | Enclosed |
DPX40-24WS05 | 40 | 5V / 8A | Enclosed |
DPX40-48WS05 | 40 | 5V / 8A | Enclosed |
DPX60-24S05 | 60 | 5V / 12A | Enclosed |
DPX60-48S05 | 60 | 5V / 12A | Enclosed |
DPX15-24WS5P1 | 15.3 | 5.1V / 3A | Enclosed |
DPX15-48WS5P1 | 15.3 | 5.1V / 3A | Enclosed |
DPX15-24WS12 | 15 | 12V / 1.25A | Enclosed |
DPX15-48WS12 | 15 | 12V / 1.25A | Enclosed |
DPX20-24WS12 | 20 | 12V / 1.67A | Enclosed |
DPX20-48WS12 | 20 | 12V / 1.67A | Enclosed |
DPX30-24WS12 | 30 | 12V / 2.5A | Enclosed |
DPX30-48WS12 | 30 | 12V / 2.5A | Enclosed |
DPX40-24WS12 | 40 | 12V / 3.3A | Enclosed |
DPX40-48WS12 | 40 | 12V / 3.33A | Enclosed |
DPX60-24S12 | 60 | 12V / 5A | Enclosed |
DPX60-48S12 | 60 | 12V / 5A | Enclosed |
DPX15-24WS15 | 15 | 15V / 1A | Enclosed |
DPX15-48WS15 | 15 | 15V / 1A | Enclosed |
DPX20-24WS15 | 20 | 15V / 1.33A | Enclosed |
DPX20-48WS15 | 20 | 15V / 1.33A | Enclosed |
DPX30-24WS15 | 30 | 15V / 2A | Enclosed |
DPX30-48WS15 | 30 | 15V / 2A | Enclosed |
DPX40-24WS15 | 40 | 15V / 2.67A | Enclosed |
DPX40-48WS15 | 40 | 15V / 2.67A | Enclosed |
DPX60-24S15 | 60 | 15V / 4A | Enclosed |
DPX60-48S15 | 60 | 15V / 4A | Enclosed |
