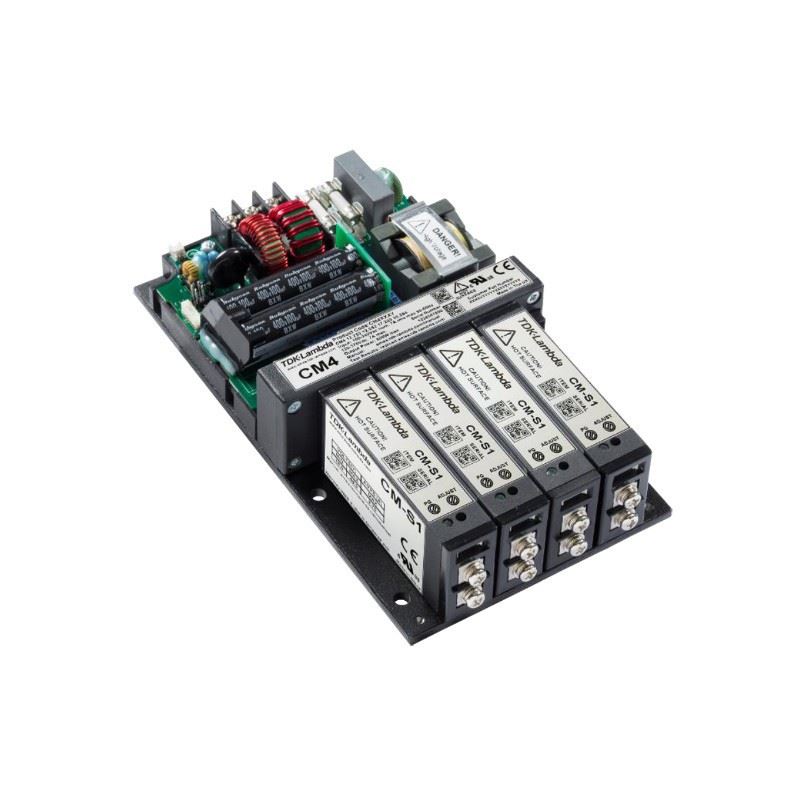

Alimentatore TDK-Lambda CM4 Modulare Medicale
Caratteristiche:
Alimentatore AC/DC Modulare e Medicale TDK-Lambda 600W raffreddamento a conduzione
- Isolamento di grado medicale 2xMoPP
- Raffreddamento a conduzione tramite baseplate e dissipatore
- Modulare fino a 4 uscite
- Ampio range di regolazione delle uscite
- Bassa corrente di leakage < 200uA
- Garanzia 5 Annni
La gamma di alimentatori modulari CM4 di TDK Lambda offre una soluzione modulare ampiamente configurabile in aggiunta alla modalità di raffreddamento a conduzione Questo permette di integrare l'alimentatore nel device anche con raffreddamento tramite scambitore di calore ad acqua. Una soluzione più tradizionale permette il raffreddamento ad aria con l'utilizzo di un dissipatore in alluminio, in entrambi i casi permette di chiudere ermeticamente il dispositivo medicale con l'alimentatore al suo interno e gestire il trasferimento di calore nel modo più opportuno.
Modulo | Slot occupati | Vout min | Vout nom | Vout max | Imax | Potenza nom | Picco (5s) |
S1 | 1 | 1.5V | 5V | 7.5V | 25A | 125W | 187.5W |
Z1 | 2 | 1.5V | 5V | 7.5V | 50A | 250W | 375W |
ZA | 3 | 1.5V | 5V | 7.5V | 75A | 375W | 562.5W |
ZN | 4 | 1.5V | 5V | 7.5V | 100A | 500W | 750W |
Y1 | 2 | 3V | 10V | 15V | 25A | 250W | 375W |
HA | 4 | 3V | 10V | 15V | 50A | 500W | 550W |
S2 | 1 | 4.5V | 12V | 15V | 15A | 150W | 225W |
Z2 | 2 | 4.5V | 12V | 15V | 30A | 300W | 450W |
YA | 3 | 4.5V | 12V | 22.5V | 25A | 365W | 562.5W |
ZB | 3 | 4.5V | 12V | 15V | 45A | 450W | 675W |
ZP | 4 | 4.5V | 12V | 15V | 60A | 600W | 750W |
YN | 4 | 6V | 20V | 30V | 25A | 500W | 750W |
S3 | 1 | 9V | 24V | 30V | 7.5A | 150W | 225W |
Y2 | 2 | 9V | 24V | 30V | 15A | 300W | 450W |
ZC | 3 | 9V | 24V | 30V | 22.5A | 450W | 675W |
HB | 4 | 9V | 24V | 30V | 30A | 600W | 750W |
ZQ | 4 | 9V | 24V | 30V | 30A | 600W | 750W |
YB | 3 | 13.5 | 36V | 45V | 15A | 450W | 675W |
S4 | 1 | 18V | 48V | 58V | 3.75A | 150W | 217.5W |
Y3 | 2 | 18V | 48V | 60V | 7.5A | 300W | 450W |
ZD | 3 | 18V | 48V | 58V | 11.25A | 450W | 652.5W |
ZR | 4 | 18V | 48V | 58V | 15A | 600W | 750W |
YP | 4 | 18V | 48V | 60V | 15A | 600W | 750W |
YC | 3 | 27V | 72V | 90V | 7.5A | 450W | 675W |
Y4 | 2 | 36V | 96V | 116V | 3.75A | 300W | 435W |
YQ | 4 | 36V | 96V | 120V | 7.5 A | 600W | 750W |
YD | 3 | 54V | 144V | 174V | 3.75A | 450W | 652.5W |
YR | 4 | 72V | 192V | 232V | 3.75A | 600W | 750W |
Scheda tecnica
- APPLICAZIONI
- AC-DC
- POTENZA
- 300W-600W
- USCITA
- Multipla
- TIPOLOGIA DI PRODOTTO
- Chassis Mount
Raffreddamento a conduzione - CAMPI DI APPLICAZIONE
- Industriale
Medicale
